উন্নত স্থিতিশীলতা এবং কর্মক্ষমতা জন্য উচ্চ-শক্তি HDPE টেক্সচার্ড Geomembrane

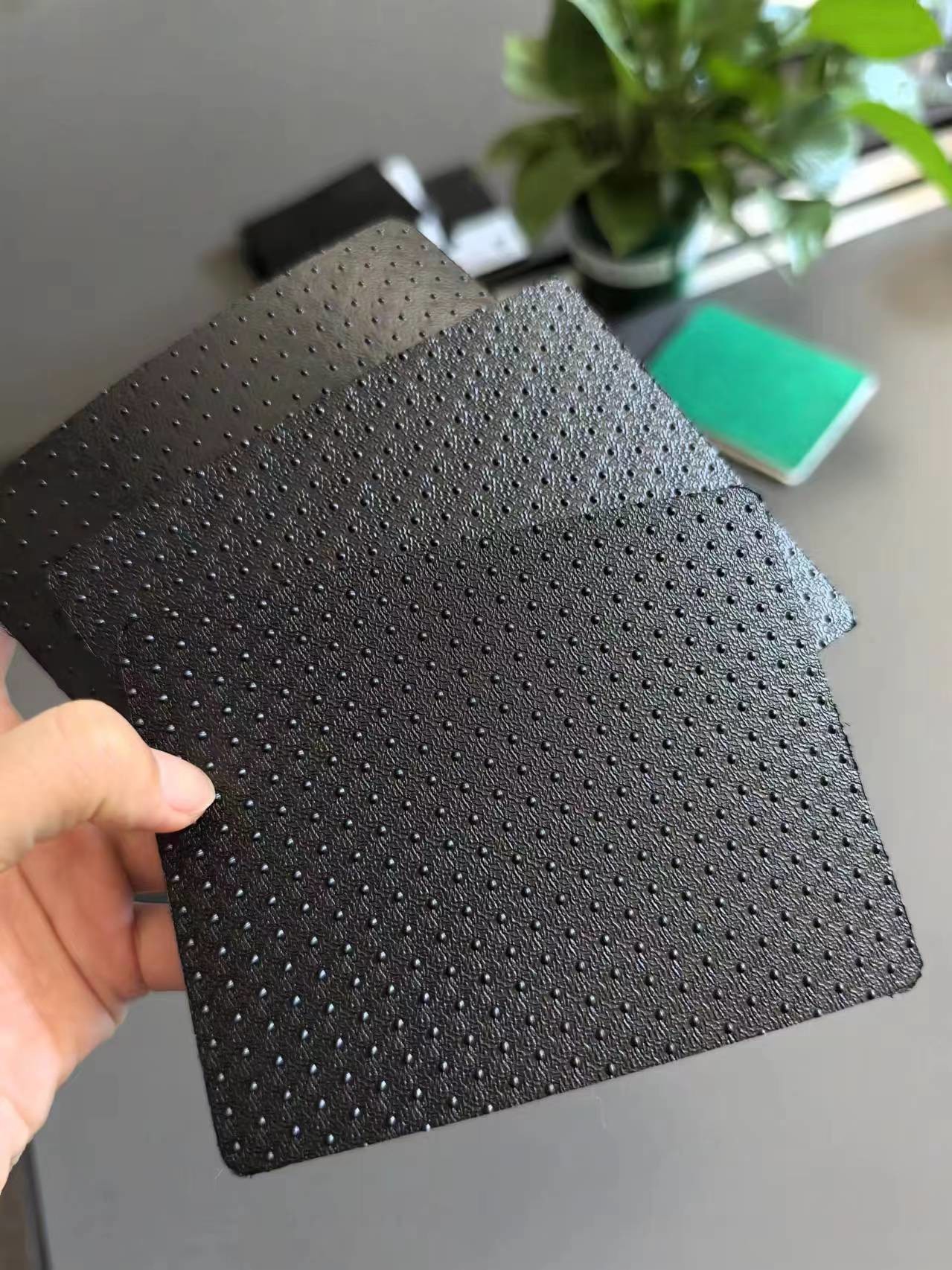

স্প্রেড রুক্ষ জিওমেমব্রেনের ওভারভিউ
স্প্রেড রুফ জিওমেমব্রেন একটি বিশেষ জিওসিন্থেটিক উপাদান, যা মূলত অ্যান্টি-সিপেজ, অ্যান্টি-স্লিড এবং ইঞ্জিনিয়ারিং কাঠামোর স্থিতিশীলতা বাড়ানোর জন্য ব্যবহৃত হয়।এটি পলিথিলিন এন্টি-সিপেইজ ঝিল্লি থেকে প্রচলিত উত্পাদন প্রক্রিয়া ভিত্তিক. উৎপাদন সরঞ্জাম আপডেট করার মাধ্যমে, পলিথিন অ্যান্টি-সিপেইজ ঝিল্লি উত্পাদিত পৃষ্ঠ একটি granular রুক্ষ পৃষ্ঠ গঠন,এর ফলে জিওমেমব্রেনের পৃষ্ঠের ঘর্ষণ কর্মক্ষমতা উন্নত হয়
বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
বৈশিষ্ট্য
নির্ভরযোগ্য অ্যান্টি-সিপ্যাজ এফেক্টঃ স্প্রে করা রুক্ষ জিওমেমব্রেনের অনুপ্রবেশযোগ্যতা সহগটি ছোট, যা কার্যকরভাবে তরল অনুপ্রবেশ রোধ করতে পারে।
সহজেই স্থাপন করা যায়: এর নকশা নির্মাণ কর্মীদের জন্য সহজেই স্থাপন করা যায়।
উচ্চ শক্তিঃ এটিতে উচ্চ প্রসার্য শক্তি, ভাঙ্গন এবং ছিদ্র প্রতিরোধের সময় প্রসারিততা রয়েছে।
স্থিতিশীল উপাদানঃ এটি রাসায়নিক এজেন্টগুলির প্রতি শক্তিশালী প্রতিরোধ ক্ষমতা রাখে এবং বিভিন্ন কঠোর পরিবেশে স্থিতিশীল কর্মক্ষমতা বজায় রাখতে পারে।
উচ্চ জয়েন্ট শক্তিঃ জয়েন্টগুলি একটি গরম ldালাই মেশিনের মাধ্যমে দ্বৈত-শিমযুক্ত যা নিশ্চিত করে যে জয়েন্টগুলি ফুটোতে প্রবণ নয়1.
প্রয়োগ
স্প্রেড রুফ জিওমেমব্রেন ব্যাপকভাবে ইঞ্জিনিয়ারিং প্রকল্পে ব্যবহৃত হয় যার জন্য অ্যান্টি-সিপ্যাজ এবং বর্ধিত ঘর্ষণ প্রয়োজন,বিশেষ করে প্রকল্পে যেখানে ঢাল ঝিল্লি পৃষ্ঠ মাটি দিয়ে আচ্ছাদিত করা প্রয়োজন এবং একটি বড় ঘর্ষণ সহগ প্রয়োজনউদাহরণস্বরূপ, ল্যান্ডফিল, আবর্জনার স্টোরেজ সাইট, চ্যানেল অ্যান্টি-সিপেইজ, বাঁধ অ্যান্টি-সিপেইজ এবং মেট্রো প্রকল্প ইত্যাদি।
প্রকার
স্প্রে করা রুক্ষ জিওমেম্ব্রান দুটি ধরণের পাওয়া যায়ঃ একক রুক্ষ পৃষ্ঠ এবং ডাবল রুক্ষ পৃষ্ঠ। নির্দিষ্ট পছন্দটি প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে।একক রুক্ষ পৃষ্ঠের জিওমেম্ব্রান এবং ডাবল রুক্ষ পৃষ্ঠের জিওমেম্ব্রান উভয়ই বিশেষভাবে তৈরি ভার্জিন রজন থেকে তৈরি এবং বিশেষ প্রক্রিয়া দ্বারা উত্পাদিত হয়এর মধ্যে, ডাবল রুক্ষ পৃষ্ঠের জিওমেম্ব্রানগুলি তাদের পৃষ্ঠের উপর আরও রুক্ষ টেক্সচার রয়েছে, তাই তারা ঘর্ষণ সহগ এবং অ্যান্টি-স্লিপ ফাংশন বাড়ানোর ক্ষেত্রে আরও ভাল সম্পাদন করে।এবং খাড়া ঢাল এবং উল্লম্ব anti-seepage প্রকল্পের জন্য আরো উপযুক্ত
উৎপাদন ও উপকরণ
স্প্রে করা রুক্ষ জিওমেমব্রানগুলি সাধারণত উচ্চ ঘনত্বের পলিথিলিন (এইচডিপিই) বা পলিপ্রোপিলিন থেকে তৈরি হয়।এবং পেশাদার উত্পাদন সরঞ্জাম এবং বিশেষ উত্পাদন প্রক্রিয়া দ্বারা পরিশোধিত হয়. এই উপাদানটি চমৎকার তাপমাত্রা অভিযোজনযোগ্যতা, ওয়েল্ডযোগ্যতা, আবহাওয়া প্রতিরোধের এবং ভাল বয়স প্রতিরোধের আছে, এটি অনেক উচ্চ চাহিদা প্রকল্পের জন্য একটি আদর্শ পছন্দ করে তোলে
সিদ্ধান্ত
স্প্রে করা রুক্ষ জিওমেম্ব্রান একটি উচ্চ-কার্যকারিতা অ্যান্টি-সিপেইজ উপাদান। এর অনন্য পৃষ্ঠ রুক্ষ টেক্সচার সহ, এটি ঘর্ষণ সহগ এবং অ্যান্টি-স্লিপ পারফরম্যান্সকে উল্লেখযোগ্যভাবে উন্নত করে,এবং বিভিন্ন প্রকল্পে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য অ্যান্টি-সিপেজ এবং বর্ধিত ঘর্ষণ প্রয়োজনএটি একক পৃষ্ঠ বা ডাবল পৃষ্ঠের জিওমেম্ব্রান হোক না কেন, আমরা নির্দিষ্ট ইঞ্জিনিয়ারিংয়ের প্রয়োজন অনুযায়ী নির্ভরযোগ্য সমাধান সরবরাহ করতে পারি।
প্রোডাক্ট স্পেসিফিকেশন
* বেধ ((মিমি): 0.30mm~3.00mm
* প্রস্থঃ ৪ মিটার থেকে ৮ মিটার
* রোল দৈর্ঘ্যঃ 50m ~ 100m (কাস্টমাইজড অনুরোধ গ্রহণ)
দ্রষ্টব্যঃ উপরের সবকিছুর জন্য কাস্টমাইজড অনুরোধ গ্রহণ করুন।
জিওমেম্ব্রান সিরিজ
ভূগর্ভস্থ ভূগর্ভস্থ ভূগর্ভস্থ ভূগর্ভস্থ ভূগর্ভস্থ (GB/T 17643-2011 ((GH-2T1,GH-2T2))
| সিরিয়াল নম্বর |
প্রকল্প |
সূচক |
| বেধ(মিমি) |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
| 1 |
ঘনত্ব (জি/সি)m2,≥) |
≥০940 |
| 2 |
টেক্সচার্ড উচ্চতা (মিমি) |
≥০25 |
| 3 |
ইন্ডেক্স শক্তি (এন/মিমি,এলডি/টিডি) |
≥১১ |
≥১৫ |
≥১৮ |
≥২২ |
≥২৯ |
≥37 |
≥৪৪ |
| 4 |
ভাঙ্গন শক্তি (N/mm,LD/TD) |
≥8 |
≥10 |
≥13 |
≥১৬ |
≥21 |
≥২৬ |
≥32 |
| 5 |
আয়তন প্রসারিত হারের হার (%) |
≥১২ |
| 6 |
ভাঙ্গন প্রসারিত হার (%) |
≥100 |
| 7 |
আয়তক্ষেত্রাকার ছিদ্র শক্তি (এন) |
≥ ৯৩ |
≥১২৫ |
≥১৬০ |
≥190 |
≥250 |
≥ ৩১৫ |
≥ ৩৭৫ |
| 8 |
ছিদ্রের শক্তি (এন) |
≥২০০ |
≥270 |
≥৩৩৫ |
≥৪০০ |
≥ ৫৩৫ |
≥670 |
≥ ৮০০ |
| 9 |
টেনসিল লোড স্ট্রেস ক্র্যাকিং (নটচ কনস্ট্যান্ট লোড টেনসিল পদ্ধতি) |
≥৩০০ |
| 10 |
কার্বন ব্ল্যাকের পরিমাণ (%) |
2.0~3.0 |
| 11 |
কার্বন ব্ল্যাক ডিসপারশন |
১০ জনের মধ্যে ৩ গ্রেডের বেশি তথ্য নেই এবং ৪ এবং ৫ গ্রেডের অনুমতি নেই |
| 12 |
অক্সাইডেশন ইন্ডাকশন টাইম (OIT) |
স্ট্যান্ডার্ড ওআইটি (মিনিট) ≥100 |
| উচ্চ চাপ OIT (মিনিট) ≥400 |
| 13 |
85°Cতাপীয় পক্বতা (৯০ দিনের পর বায়ুমণ্ডলীয় চাপে OIT ধরে রাখা) |
≥৫৫ |
| 14 |
আল্ট্রাভায়োলেট বিকিরণ 1600 ঘন্টা পরে, OIT ধারণ ((%) |
≥৫০ |
|
(CJ-T234-2006)
| স্পেসিফিকেশন |
1.00 মিমি |
1.২৫ মিমি |
1.৫০ মিমি |
2.00 মিমি |
2.৫০ মিমি |
3.00 মিমি |
মন্তব্য |
| পয়েন্ট |
| বেধ (মিমি) |
1.00 মিমি |
1.২৫ মিমি |
1.৫০ মিমি |
2.00 মিমি |
2.৫০ মিমি |
3.00 মিমি |
|
| টেক্সচার্ড উচ্চতা (মিমি) |
0.25 |
|
| ঘনত্ব (g/cm2,≥) |
0.94 |
|
| প্রসার্য বৈশিষ্ট্য |
| ইন্ডেক্স শক্তি (এন/মিমি,এলডি/টিডি) |
15 |
18 |
22 |
29 |
37 |
44 |
|
| ভাঙ্গন শক্তি (N/mm,LD/TD) |
10 |
13 |
16 |
21 |
26 |
32 |
|
| আয়তন প্রসারিত হারের হার (%) |
12 |
|
| ভাঙ্গন প্রসারিত হার (%) |
100 |
|
| আয়তক্ষেত্রাকার ছিদ্র শক্তি (এন) |
125 |
156 |
187 |
249 |
311 |
374 |
|
| ছিদ্রের শক্তি (এন) |
267 |
333 |
400 |
534 |
667 |
800 |
|
পরিবেশগত চাপ ক্র্যাক প্রতিরোধের (এইচ)
(একক পয়েন্ট ক্রমাগত টান পদ্ধতি) |
300 |
|
| কার্বন ব্ল্যাক |
| কার্বন ব্ল্যাকের পরিমাণ (%) |
2.0~3.0 |
|
| কার্বন ব্ল্যাক ডিসপারশন |
দশটি পর্যবেক্ষণ এলাকার মধ্যে নয়টি গ্রেড 1 বা গ্রেড 2 হওয়া উচিত, গ্রেড 3 এর 1 এর বেশি নয় |
|
| অক্সাইডেশন ইন্ডাকশন টাইম (OIT) |
| স্ট্যান্ডার্ড ওআইটি (মিনিট) |
100 |
|
| উচ্চ চাপ OIT (মিনিট) |
400 |
|
| 85°C ওভেন এজিং (ন্যূনতম গড়) |
| বেকিংয়ের ৯০ দিন পর, স্ট্যান্ডার্ড ওআইটি রিটেনশন ((%) |
55 |
|
| বেকিংয়ের ৯০ দিন পর, উচ্চ চাপ OIT ধারণ ((%) |
80 |
|
| অ্যান্টি-ইউভি শক্তি |
| 1600 ঘন্টা পরে অতিবেগুনী বিকিরণ, স্ট্যান্ডার্ড OIT ধারণ ((%) |
50 |
|
| 1600 ঘন্টা পরে অতিবেগুনী বিকিরণ, উচ্চ চাপ OIT ধারণ ((%) |
50 |
|
| -৭০°সি নিম্ন তাপমাত্রায় ভঙ্গুরতা পারফরম্যান্স প্রভাব |
পাস |
|
| জলীয় বাষ্প অনুপ্রবেশ সহগ g.cm (cm2.s.Pa) |
≤1.0X10-13 |
|
| মাত্রিক স্থিতিশীলতা |
±2 |
|
আপনার বার্তাটি 20-3,000 টির মধ্যে হতে হবে!
